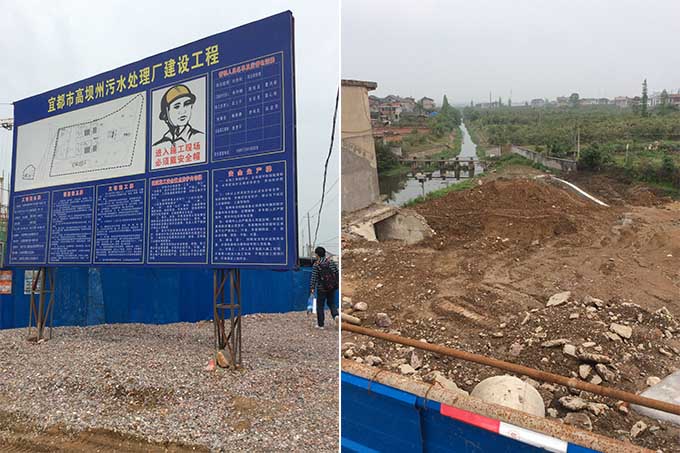

項目名稱：宜都市高壩洲污水處理廠自動化控制系統

承建單位：南京康卓環境科技有限公司

南京康卓環境科技有限公司簡稱康卓科技，是一家專業從事污水處理自動化控制系統、中控系統、監控系統、泵站改造工程設計、施工單位。康卓科技致力于自動化控制系統研發,推廣,銷售.自動化控制系統產品廣泛應用于多家企業.咨詢電話:025-86666104





根據宜都市高壩洲污水處理廠自控文件的要求，參考相關的水、電等機電設備的相關資料，自控控制及儀表系統需監控的內容有：

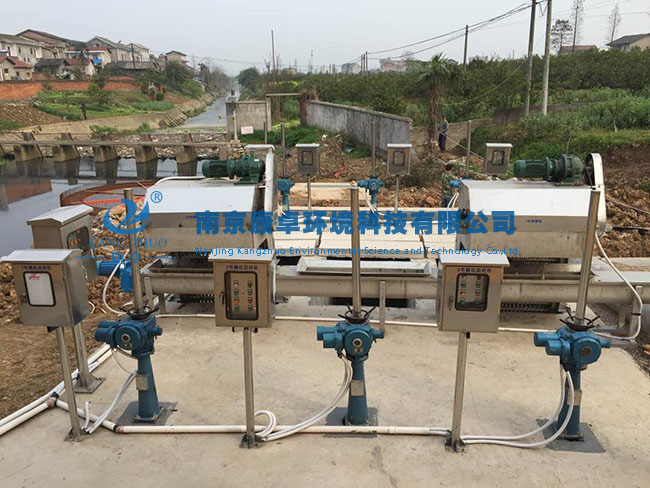

1、系統設備監控：包括格柵機系統、進水泵自控、啟閉機的監控、推流器的監控、提升泵房自動控制及運行優化調節，污泥脫水機房設備監控。

2、重要設備的監控：格柵機、進水泵、提升泵、推流器、攪拌機。

3、水質的監測：PH值、水流量、液位、水溶解氧、污泥濁度、COD、NH4_N等。

4、系統集成：集中控制的顯示及系統管理軟件。





一、工程范圍

1、根據宜都市污水處理廠工程建設項目圖紙等文件的要求，完成自控系統的設計、制造、運輸、安裝、安裝指導、調試、試運行、驗收及售后服務工作，并向業主移交與上述工作有關的、必要的文件資料。

2、負責該系統的深化設計，并保證上述工作完全符合文件要求，同時也滿足設備正常、有效運行的要求。

3、我們公司的工作還包括以下的內容：

1）系統的深化設計

2）設備及部件的檢查、檢驗、測試

3）設計交底

4）設備及設備安裝部件的安裝指導

5）設備及系統調試

6）整改工作

7）與其它分包商的協調配合

8）竣工驗收

9）保修期及售后服務





二、系統設計

1、設計原則

全廠計算機自控系統采用集散型的計算機網絡系統加工業組態軟件以及可靠通用的PLC模塊，保證系統的可靠性、先進性、靈活性及實時性。

2、系統實現

 根據湖北省宜都市污水處理及配套管網工程的規模及工藝要求，結合多年來我司在污水處理行業及多個污水處理廠建設的成熟技術和豐富經驗，我們設計使用HMI+PC系統為本次項目的自動化系統構成，再通過和其他各種外設的連接，從而實現對整體污水處理工藝的全過程自動化控制系統，并按照預定的程序?qū)ΜF(xiàn)場設備實現全方位的控制以及信號的采集和傳輸。



圖示1.1 控制原理示意圖



如上圖所示，在現場控制層，現場各設備狀態信號輸入PLC的開關量輸入模塊（DI模塊），PLC的CPU通過邏輯運算和數據轉換成為控制信號，由開關量輸出模塊（DO模塊）輸出信號，控制各泵動作，同時PLC將采集到的各設備的狀態信號傳輸上位機控制系統，由上位機組態軟件直觀形象的顯示出來。另外通過現場儀器儀表對系統的參數進行測量，并將所測的數據傳輸至PLC的輸入模塊中，PLC根據從控制上位機上設定的各項參數（各液位的高度等）實現對系統的全自動控制。由上圖可知，在現場控制層的所有信號的采集和傳輸全部通過PLC來實現；上位機起人機對話媒介，能夠?qū)λ性O(shè)備及數據進行監視、控制、參數設定、事件存儲、報警查詢等操作。PLC與上位機采用工業以太網的通訊方式，保證通訊的實時性與可靠性，若中控室與PLC控制柜之間的距離較遠，可采用光纖通訊。另外此系統還可以改進成雙環網的控制系統，以增加監控系統的可靠性。
